YRT轉臺軸承

YRTM轉臺軸承

作者：ZLYQX 瀏覽量：發布日期：2024-03-27

YRT轉臺軸承是一種外圈旋轉，內圈支撐的回轉機構，主要分為YRT型、YRTS型、YRTM型三大系列，此三系列軸承具有相同的安裝尺寸，內部結構存在差異，性能相似。YRT系列軸承均有三列滾子構成（如右圖），兩列軸向滾子穩定的軸向承載能力，一列徑向滾子軸承可承受徑向力及傾覆力矩作用，適合軸向承載的回轉機構。YRT轉臺軸承主要用于數控機床制造業，作為其核心零組件，國內YRT系列軸承需求還比較依賴進口，國產YRT轉臺軸承的精度參數標準也以制造商為準。進入二十一世紀以來，尤其是隨著數控機床與基礎制造裝備專項的啟動，大地推動了機械裝備工業的發展，高速、、復合、智能化的機床發展進程得到了進一步加速。

1、YRT型：YRT軸承由一個推力/向心座圈，一個推力/向心軸圈，一個推力墊圈，兩個滾針保持架組件和一組向心圓柱滾子組成。座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。

2、YRTS型：（徑向帶尼龍保持器）徑向滾子采用尼龍保持器使YRTS軸承具有較高的限轉速和很低的穩定的摩擦力矩等特點，因此這種軸承適合于帶有力矩的發動機上。

3、YRTM型：（含鋼柵測量系統）YRTM是加裝鋼柵尺的雙向推力圓柱滾子YRT組合軸承，實現實時監控和調整雙向推力圓柱滾子組合軸承的旋轉精度，以***機器***運轉。

主要型號

YRT系列（德國INA/FAG公司對應型號）主要型號： YRT50、YRT80、YRT100、YRT120、YRT150、YRT180、YRT200、YRT260、YRT325、YRT395、YRT460、YRT580、YRT650、YRT850、YRT950、YRT1030、YRT1200、YRT1800

YRTS系列（德國INA/FAG公司對應型號）主要型號： YRTS50、YRTS80、YRTS100、YRTS120、YRTS150、YRTS180、YRTS200、YRTS260、YRTS325、YRTS395、YRTS460、YRTS580、YRTS650

YRTM系列（德國INA/FAG公司對應型號）主要型號： YRTM150、YRTM180、YRTM200、YRTM260、YRTM325、YRTM395、YRTM460、YRTM580、YRTM650 YRTS系列和YRTM系列我們可提供更大型號的規格，如有需求可與我司聯系！！！

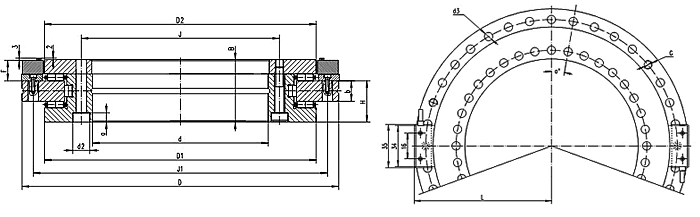

軸承代號	外形尺寸 boundary dimensions										節距 Number of pitchesX angle of pitches	螺釘擰緊力矩 MA2)Screw tightening torque	基本額定載荷basic load rating				傾斜剛性 rigidity		軸承摩擦力矩3)	重量 weight Kg
軸承代號													軸向axial		徑向radial		傾斜剛性 rigidity		軸承摩擦力矩3)
Bearing type													動載 dynamic load Ca	靜載 static load Coa	動載 dynamic load Cr	靜載 static load Cor	CkL	CkL1	Bearing frictional torque
	d	D	H	H1	HM	C	DM	D1	J	J1	數量×t	Ｎｍ	KN				kNm/mrad		Nm
	單位unit： mm										quantity	Ｎｍ	KN				kNm/mrad		Nm
YRTM150	150	240	41	27	10	12	214	214	165	225	36×10°	14	112	630	56	170	83	14	10	6.2
YRTM180	180	280	44	30	10	15	244.5	244	194	260	48×7.5°	14	118	710	69.5	200	125	21	12	7.7
YRTM200	200	300	45	30	10	15	271.2	274	215	285	48×7.5°	14	120	765	81.5	220	160	27	14	9.7
YRTM260	260	385	55	36.5	13.5	18	343.8	345	280	365	36×10°	34	160	1060	93	290	320	53	20	18.3
YRTM325	325	450	60	40	15	20	412.6	415	342	430	36×10°	34	275	1930	120	345	630	105	40	25
YRTM395	395	525	65	42.5	17.5	20	485.5	486	415	505	48×7.5°	34	300	2280	186	655	1100	185	55	33
YRTM460	460	600	70	46	19	22	557.7	560	482	580	48×7.5°	34	355	2800	200	765	1700	285	70	45
